錫膏的錫合金含量一般多少最適合？-深圳福英達
錫膏的錫合金含量一般多少最適合？
錫合金含量（85%~92%）需在焊接性能、工藝適配、成本環(huán)保間取得動態(tài)平衡，具體選擇需結(jié)合元件尺寸、加熱方式、可靠性要求等維度綜合評估。
一、錫合金含量對焊接性能的量化影響
1. 焊點機械性能
飽滿度與強度：
錫合金含量每降低1%，焊料厚度減少約1.2%~1.8%（實驗數(shù)據(jù)：85%→80%時厚度下降15%）；
推薦范圍：普通回流焊優(yōu)先選用88%~90%錫含量，兼顧成本與可靠性（如SAC305合金）。
抗疲勞性：
高錫含量（＞90%）可細化晶粒結(jié)構(gòu)，提升焊點抗熱循環(huán)能力；
案例：汽車電子中88%錫含量SAC305通過-40℃~150℃×1000次循環(huán)后，電阻變化率≤3%。

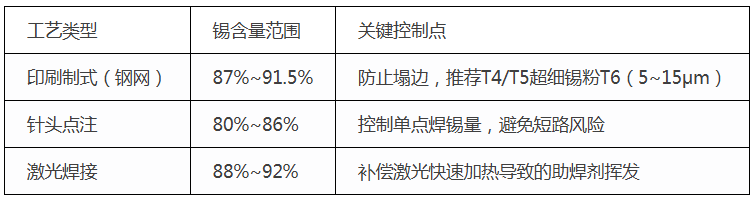

2. 工藝適配性
二、應(yīng)用場景的錫含量優(yōu)化方案
1. 消費電子（高密度封裝）
需求：微型元件（0201/01005）焊接精度與可靠性。
方案：
90%錫含量 + SnAgCu合金：提升潤濕性，減少虛焊；
超細錫粉（T5/T6級）：印刷分辨率提升至50μm以下。
成果：某手機廠商將0201元件良率從92%提升至98%，單板返修率下降40%。
2. 汽車電子（高可靠性）
需求：通過AEC-Q100標(biāo)準，抗振動與熱沖擊。
方案：
88%錫含量 + SAC高可靠合金：熔點217℃，平衡強度與韌性；
氮氣保護回流焊：減少空洞率至＜5%。
測試數(shù)據(jù)：10年路測顯示，焊點失效率＜0.002%。
3. LED封裝（低溫焊接）
需求：避免高溫損傷發(fā)光層（如GaN芯片）。
方案：
86%錫含量 + SnBi合金（Sn42Bi58/Sn42Bi57.6Ag0.4/FL170）：熔點138℃，熱應(yīng)力降低60%；
真空回流焊：進一步消除空洞，提升光效穩(wěn)定性。
效果：某MiniLED企業(yè)將芯片焊接空洞率從20%降至5%以下，亮度衰減減緩30%。
三、成本與環(huán)保的平衡策略
1. 成本優(yōu)化
錫含量成本曲線：
錫含量每提升1%，錫膏成本增加2%~3%（如92%比85%貴約14%）；
經(jīng)濟性選擇：在滿足性能前提下，優(yōu)先選用85%~88%錫含量（如通用電子組裝）。
2. 環(huán)保合規(guī)
RoHS指令應(yīng)對：
無鉛錫膏需選用SnAgCu（85%~90%）、SnBi（86%~88%）等合金；
豁免場景：航空航天等特殊領(lǐng)域可暫用SnPb合金（需客戶書面授權(quán)）。
四、特殊場景的定制化方案
1. 高頻通信設(shè)備（5G/6G）
需求：低損耗、高導(dǎo)電性（信號完整性）。
方案：
91%錫含量 + 純錫粉（Sn99.3%）：將雜質(zhì)（如Cu、Ag）控制在0.7%以下；
測試結(jié)果：10GHz頻率下插入損耗降低0.2dB，VSWR＜1.2。
2. 航空航天電子
需求：耐極端溫度（-55℃~125℃）、抗輻射。
方案：
89%錫含量 + SnPb合金（RoHS豁免）：熔點183℃，焊接窗口寬；
加固工藝：采用激光焊接+底部填充膠，提升機械穩(wěn)定性。
案例：某衛(wèi)星項目通過此方案實現(xiàn)15年軌道運行零焊點失效。
決策樹：如何快速選定錫含量？
明確核心需求：
高可靠性？低溫焊接？高頻信號？極端環(huán)境？
匹配工藝類型：
印刷/點注/激光？回流焊/真空焊？
校驗成本環(huán)保：
是否接受無鉛？預(yù)算是否允許高錫含量？
參考行業(yè)案例：
消費電子選90% SnAgCu，LED選86% SnBi，汽車選88% SAC305。
錫含量選擇的“黃金法則”
沒有絕對最優(yōu)，只有場景最優(yōu)：85%~92%的范圍內(nèi)，每1%的調(diào)整都是對性能、成本、可靠性的權(quán)衡；
數(shù)據(jù)驅(qū)動決策：通過DOE實驗建立錫含量與焊點強度、空洞率、成本的關(guān)系模型；
前瞻布局：隨著4D打印、生物基助焊劑等新技術(shù)涌現(xiàn)，錫含量的選擇將融入更多智能變量。
正如材料學(xué)家崔屹所言：“好的材料設(shè)計，是在約束條件下找到最優(yōu)解的藝術(shù)?！?nbsp;錫含量的選擇，正是這一藝術(shù)在電子制造領(lǐng)域的生動實踐。
-未完待續(xù)-
*免責(zé)聲明:本文由作者原創(chuàng)。文章內(nèi)容系作者個人觀點，轉(zhuǎn)載僅為了傳達一種不同的觀點，不代表對該觀點贊同或支持，如有侵權(quán)，歡迎聯(lián)系我們刪除!除了“轉(zhuǎn)載”文章，本站所刊原創(chuàng)內(nèi)容著作權(quán)屬于深圳福英達，未經(jīng)本站同意授權(quán)，不得重制、轉(zhuǎn)載、引用、變更或出版。
返回列表
