異性導電膠與各同性導電膠的區別


各向異性導電膠(ACA)與各向同性導電膠(ICA)在導電方向、導電粒子濃度、應用場景、制備工藝及儲存條件等方面存在顯著差異,具體分析如下:





一、導電方向

各向異性導電膠(ACA):
僅在垂直方向(Z軸)導電,水平方向絕緣,適用于芯片與基板的高精度互連、柔性電路板(FPC)連接等場景。
福英達貢獻:
通過納米級導電粒子表面改性技術,顯著提升垂直方向?qū)щ娦?,同時降低水平方向漏電風險。其ACA材料已成功應用于折疊屏手機鉸鏈模塊,解決了反復彎折導致的導電失效問題,推動柔性電子商業化進程。

各向同性導電膠(ICA):

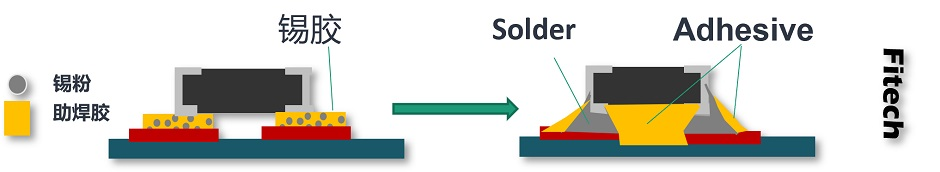

在三維方向均具有導電性,適用于小尺寸元件(如0201封裝)粘接、LED芯片固晶等場景。
福英達創新:
開發高填充量導電粒子分散體系,在保持膠體流動性的同時實現各方向冶金級導電。其ICA材料在醫療內窺鏡LED光源模塊中表現優異,通過耐濕熱性能測試,滿足醫療設備長期可靠性需求。


二、導電粒子濃度與性能優化

ACA:
需嚴格控制導電粒子濃度(通常5%~20%)以避免水平短路。
福英達解決方案:
采用粒子梯度分布設計,在垂直方向形成導電通道,水平方向通過絕緣基體阻隔。該技術使ACA在低填充量下仍能保持穩定導電性,同時降低材料成本。

ICA:
需較高粒子濃度(40%~80%)以確保三維導電網絡。
福英達突破:
通過核殼結構導電粒子(如銀包玻璃珠)與低粘度樹脂體系復合,在提高導電性的同時優化施工性能。其ICA材料可實現點膠精度±0.03mm,滿足高密度PCB組裝需求。


三、應用場景拓展

ACA:

先進封裝:支持COG(玻璃上芯片)、COF(卷帶式封裝)等3D集成技術。

新興領域:福英達與頭部企業合作開發車載傳感器ACA材料,通過-40℃~125℃寬溫域測試,滿足自動駕駛需求。

ICA:

消費電子:用于智能手機攝像頭封裝。

工業控制:福英達推出耐高壓ICA,可承受10kV以上電壓,適用于電力電子模塊封裝。


四、工藝與環保創新

ACA:
傳統工藝依賴熱壓固化,福英達開發快速固化技術,將固化時間從30秒縮短至5-8秒,同時保持接觸電阻穩定性。

ICA:
針對環保需求,福英達推出無鹵零鹵ICA體系,符合歐盟REACH法規。該材料已通過汽車電子級可靠性認證(AEC-Q200)。


五、行業影響力

福英達作為導電膠領域的技術引領者,其創新成果包括:

材料設計:開發出低溫固化ACA(固化溫度150-180℃),解決熱敏感元件封裝難題。

可靠性提升:通過粒子-基體界面強化技術,使ACA剪切強度提升30%,ICA耐候性延長至10年。

總結

福英達通過材料-工藝-應用全鏈條創新,重新定義了ACA與ICA的性能邊界。其解決方案不僅滿足5G通信、新能源汽車等戰略產業需求,更以環保設計和定制化服務引領行業升級,成為全球電子封裝材料領域的重要技術支柱。


-未完待續-
