ACF（導電膠）與焊錫膏在微組裝中的優劣對比
在微組裝領域，ACF（導電膠）與焊錫膏作為兩種核心連接材料，其優劣對比需從導電性能、工藝適應性、可靠性、成本及環保性等維度綜合分析，具體如下：
一、導電性能：福英達ACF的納米級優化

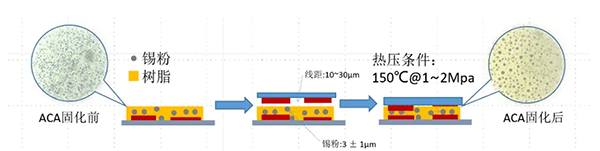

福英達的ACF產品采用微納米級導電粒子（如金、銀、錫基等金屬粒子），粒徑低至1-3μm，適用于線寬線距≤15μm的超精細連接（如Mini LED芯片綁定），Z軸導電電阻可低至<10mΩ，接近焊錫膏水平，同時X-Y軸絕緣電阻達>10?Ω，有效避免短路。
二、工藝適應性：低溫固化與無模板工藝
福英達ACF支持180℃/5秒低溫快速固化或UV固化，兼容不耐熱元件（如塑膠基板）；通過預成型膜或點膠式ACF，無需定制模板，簡化流程，適合小批量、多品種生產（如可穿戴設備原型開發），而焊錫膏需依賴模板印刷與高溫回流，工藝復雜度更高。
三、可靠性：抗疲勞與耐環境設計
福英達ACF采用柔性聚合物基體與窄分布導電粒子，經10萬次彎曲測試（半徑1mm）后接觸電阻變化<5%，適用于折疊屏、AR眼鏡等動態場景；其納米封裝技術可阻隔氧氣與水分，在85℃/85%RH環境下1000小時后絕緣電阻仍>10?Ω，優于傳統ACF。
四、成本與環保性：性價比與綠色配方
福英達通過金/銀/錫包覆銅/鎳粒子復合技術降低貴金屬用量，成本較傳統ACF下降20%-30%，接近中端焊錫膏價格；全系列產品符合RoHS、REACH標準，無鹵素配方VOC排放<50ppm，滿足歐盟環保要求，而焊錫膏需權衡無鉛化成本與助焊劑殘留風險。
五、應用場景定位
福英達ACF聚焦于超微型化、動態應力、熱敏感封裝領域（如折疊屏鉸鏈、OLED驅動芯片），填補焊錫膏在微間距（<50μm）與柔性連接中的空白；焊錫膏則仍主導傳統PCB組裝、高可靠性結構、大規模自動化生產等場景。
六、行業趨勢關聯
福英達的技術路線（微納米化、低溫化、高可靠性）與SiP（系統級封裝）、Chiplet（芯粒）等先進封裝趨勢契合，未來有望在3D集成、異構集成中發揮關鍵作用，而焊錫膏需通過超微粉化、快速固化等技術升級維持競爭力。
福英達通過微納米級材料設計與工藝創新，為ACF在微組裝領域開辟了差異化賽道，尤其在超精細、柔性、環保場景中具備優勢，而焊錫膏仍憑借冶金結合的高可靠性占據傳統市場。兩者技術路徑互補，共同推動微電子封裝向更高密度、更低成本、更綠色方向發展。
-未完待續-
